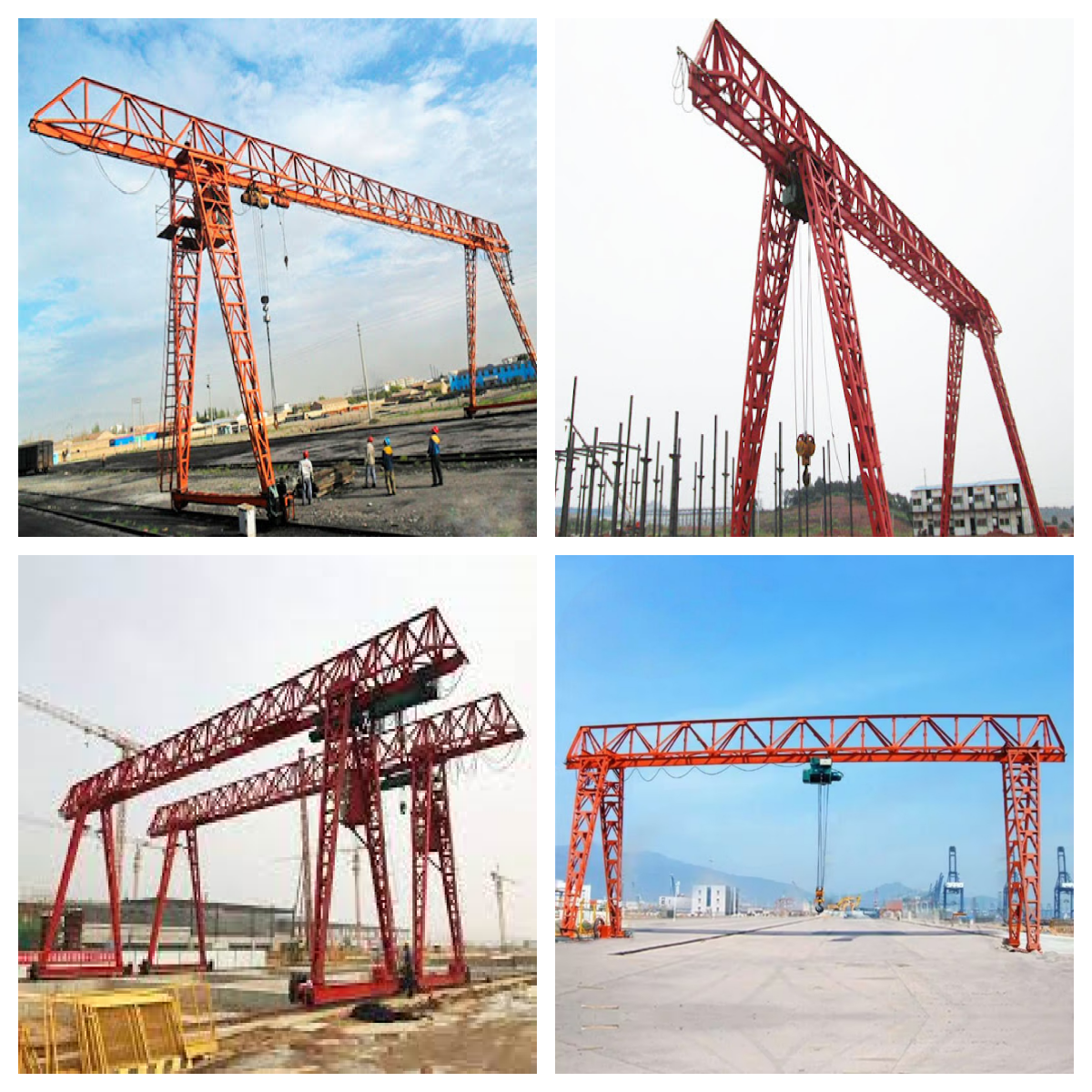

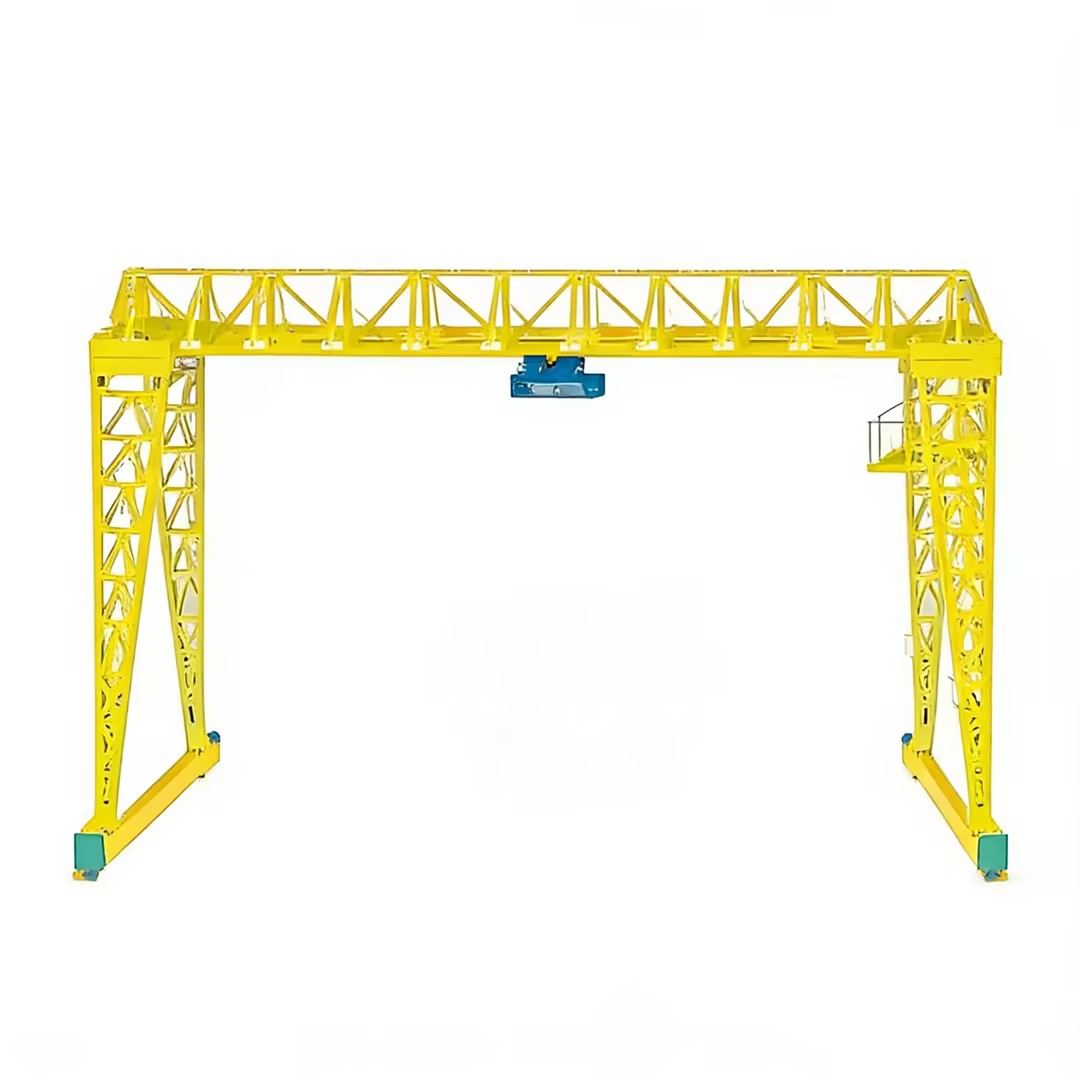

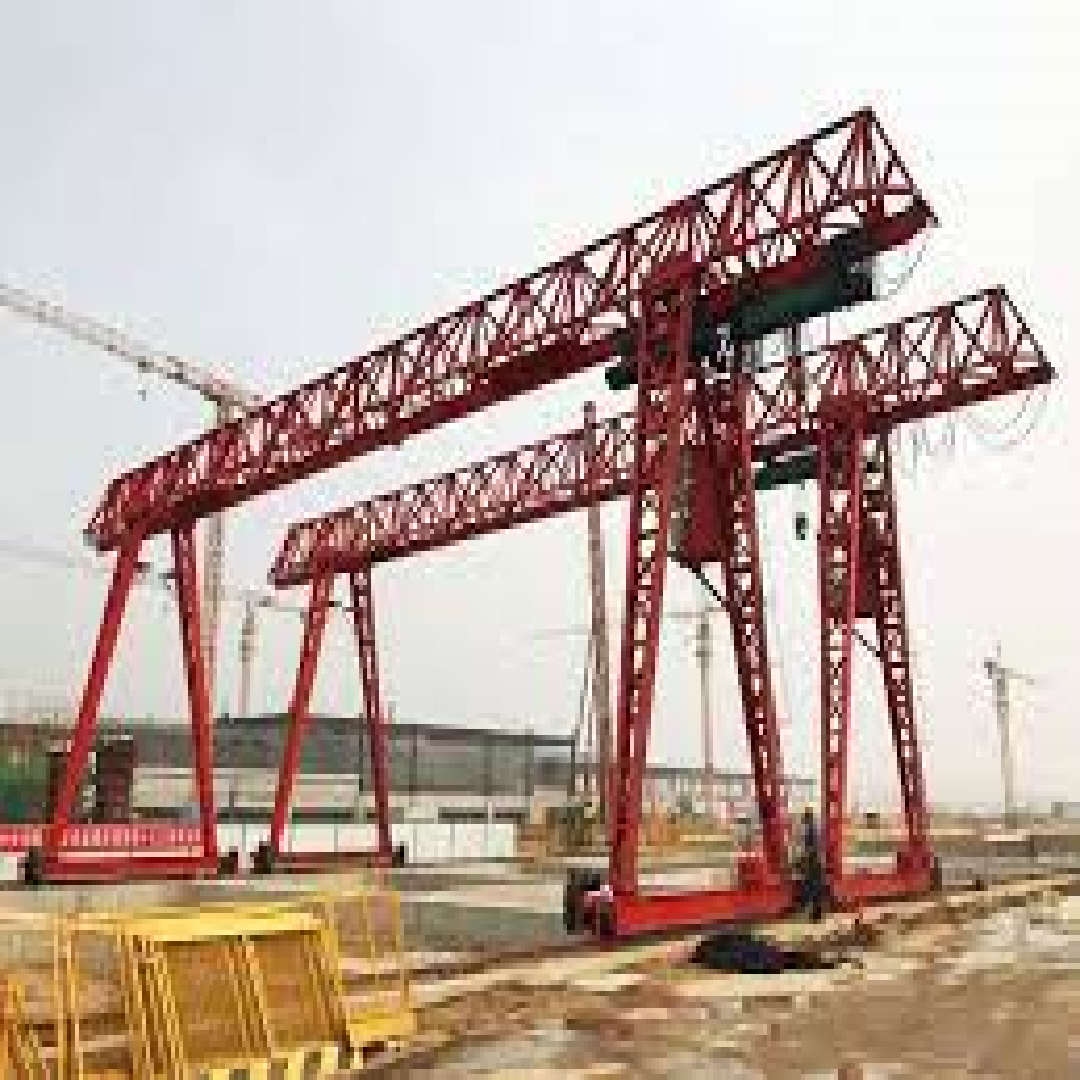

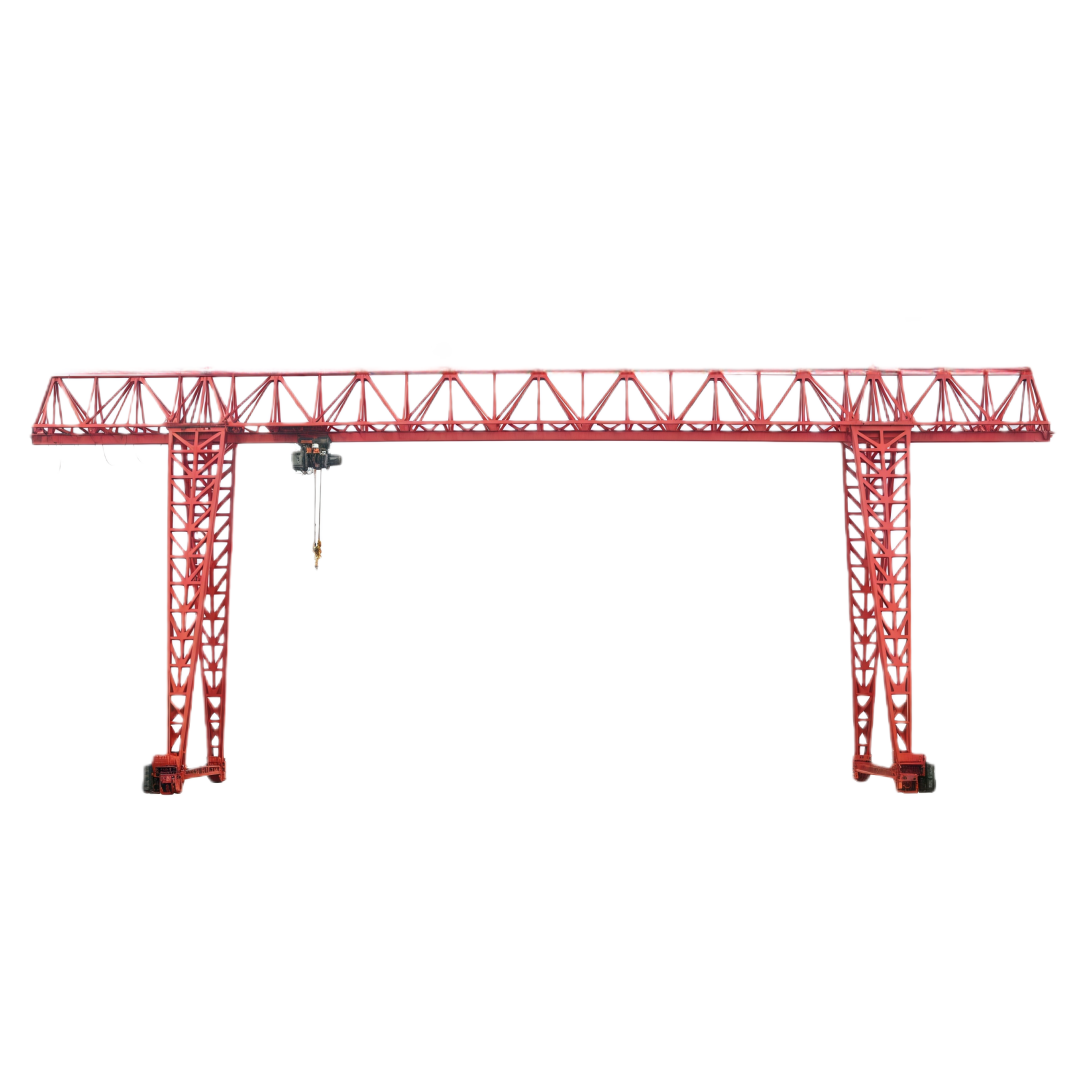

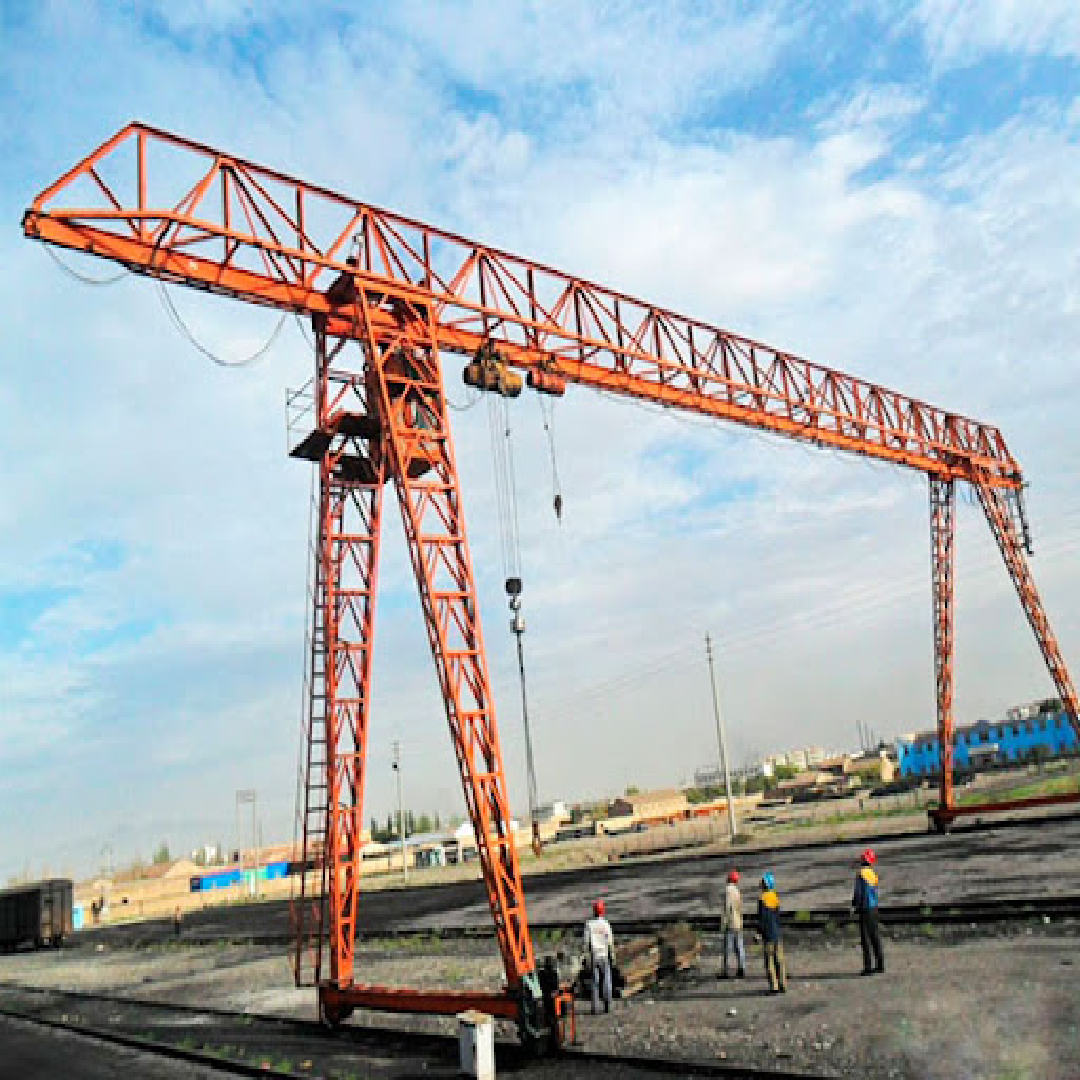

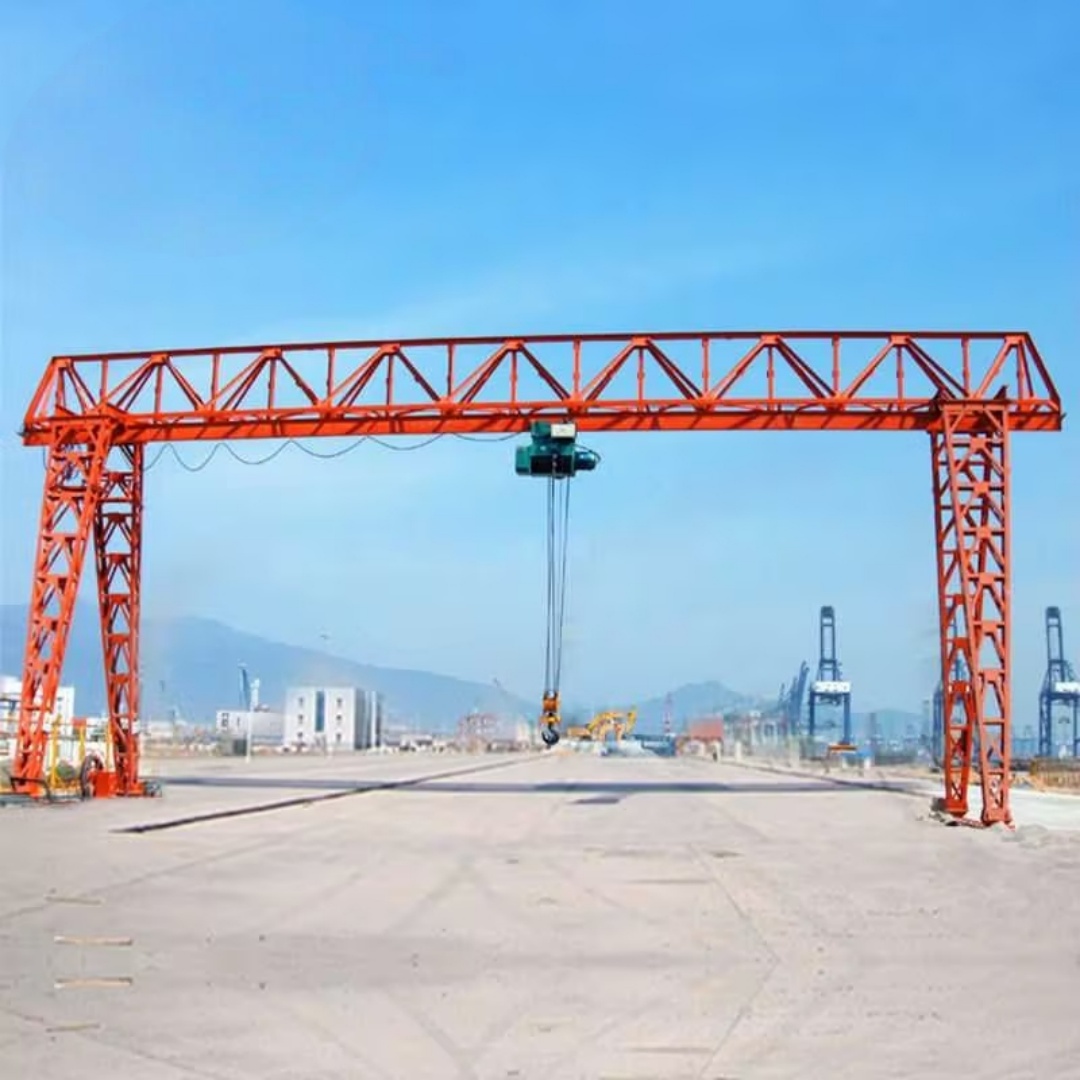

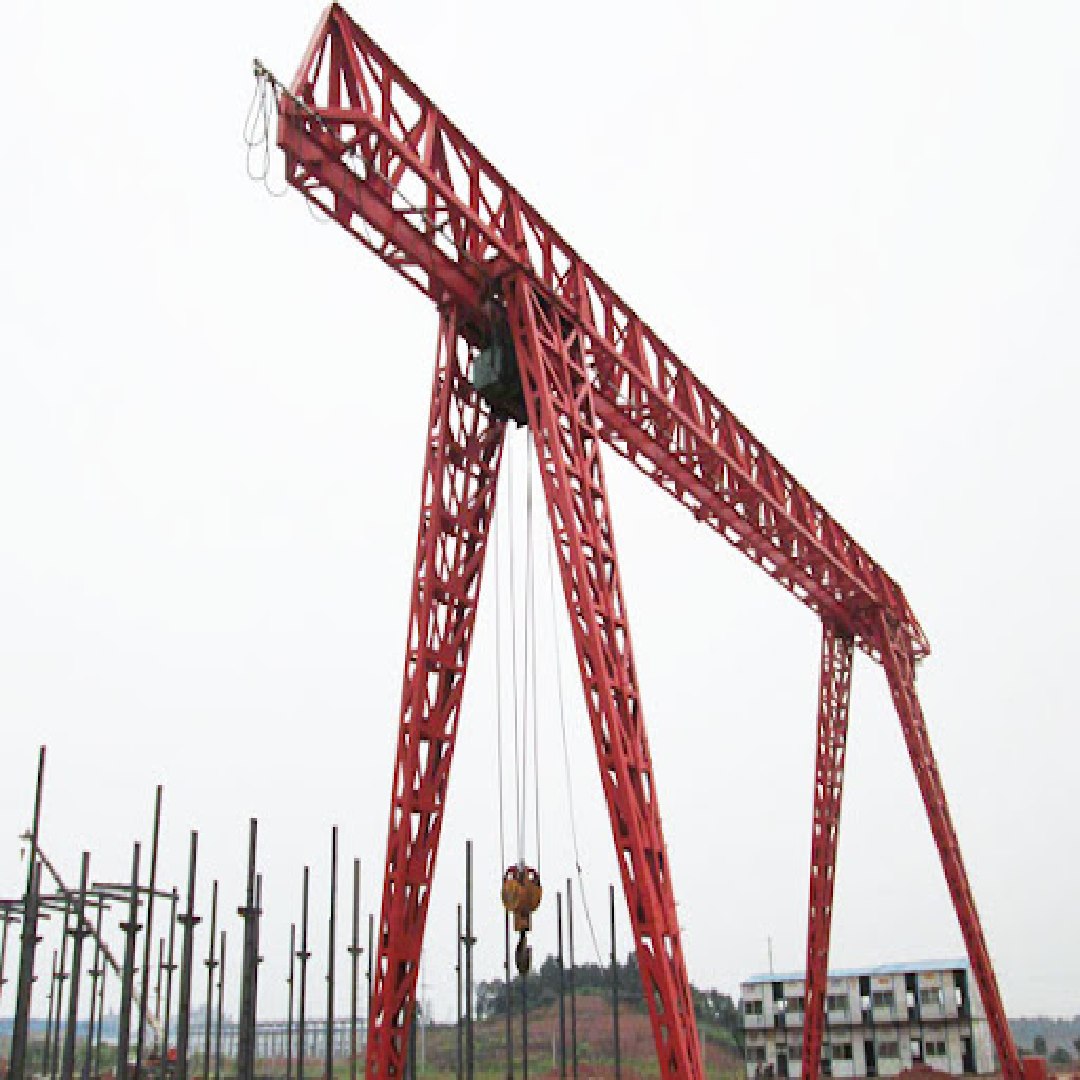

MHh型電動葫蘆門式起重機（俗稱“花架龍門吊”）是一種輕量化、中小起重能力的通用型起重機。它屬于橋式起重機的一種變形，但其主梁通過支腿支撐在地面軌道上運行，構成一個“門”形框架，因此得名“門式起重機”。
其核心特點是采用固定式或運行式電動葫蘆作為起升機構，主梁采用桁架式（花架）結構。這種設計使其在具備較大跨度和作業范圍的同時，保持了結構自重輕、造價經濟、安裝運輸方便的優點。
主要應用領域：
露天物料堆場（如鋼材、木材、磚坯）
倉庫、貨場
車站、港口等物流轉運場所
中小型廠房、車間的設備安裝與維修
建筑施工場地
核心優勢：
經濟實用：桁架結構用鋼量少，制造成本和基礎建設成本（對軌道要求相對較低）低于箱型梁結構（如MG型）的龍門吊。
場地利用率高：不受廠房墻體限制，充分利用地面空間進行裝卸和吊運作業。
作業范圍大：可在軌道方向（大車運行）和垂直于軌道方向（小車/葫蘆運行）構成的矩形平面內靈活作業。
安裝拆卸方便：構件標準化、模塊化程度高，便于拆裝和轉場。
重要說明：
非標定制：上述參數（尤其是跨度、起升高度、速度）可根據用戶的具體場地條件、使用頻率和工藝要求進行非標設計和調整。
關鍵配置影響性能：
電動葫蘆品牌與型號：直接決定了起重量、起升高度、速度和可靠性。
電氣控制系統：采用常規接觸器控制、渦流調速還是變頻調速，對運行平穩性、定位精度和能耗有重大影響。
大車驅動方式：邊輪驅動（集中驅動）或角輪驅動（分別驅動），后者適用于大跨度，糾偏能力更好。
安全裝置：標準配置通常包括起升高度限位器、大車行程限位器、緩沖器、端部止擋、掃軌板、安全滑觸線防護等?？蛇x配超載限制器、防碰撞裝置、夾軌器/錨定裝置（用于戶外抗風） 等。
選型建議：在選型時，務必向制造商或?qū)I(yè)供應商提供詳細的使用工況、場地尺寸圖、所需起重能力及工作制度，以便獲得最符合需求、安全可靠的產品方案和技術報價。
| 參數類別 | 參數名稱
| 說明
|
起重性能
| 起重量（Q） | 通常為：5t, 10t, 16t, 20t, 32t, 50t。也可根據需求定制3t、8t等非標噸位。 |
跨度
| 跨度（S） | 指兩側大車軌道中心線之間的距離。常規范圍：12m ~ 35m?？筛鶕?jù)場地需求進行非標設計。 |
工作速度
| 主起升速度 (Vh) | 通常為 常規型：~8 m/min； 雙速或變頻型：可提供慢速（如1-2 m/min）和快速（~8-20 m/min），取決于葫蘆配置。
|
| 小車運行速度 (Vt) | 一般為 地面手推 ~20 m/min 或 電動運行 ~20-40 m/min（如配置電動小車)。 |
| 大車運行速度 (Vc) | 通常為 20-30 m/min。可采用集中驅動或分別驅動，變頻調速可選。 |
| 工作級別 | 整機工作級別 | 通常為 A3 ~ A5。表示起重機工作的繁忙程度和載荷狀態，A3代表不繁忙，A5代表中等繁忙。 |
| 起升機構工作級別 | 通常為 M3 ~ M5。 |
電機電源
| 電源
| 三相交流電，380V，50Hz。常規供電方式為滑觸線供電或電纜卷筒供電。 |
軌道型號
| 小車軌道 | 常用 P型鐵路軌（如P43, P50） 或 QU型起重機專用軌（如QU70, QU80），具體根據輪壓選擇。 |
| 大車軌道 | 葫蘆小車通常運行在工字鋼軌道上。 |
機構與控制
| 起升機構
| 標配為鋼絲繩電動葫蘆（如CD1/MD1型或更先進的鋼絲繩葫蘆）。 |
| 運行機構
| 大車運行：三合一驅動機構（電機、制動器、減速器一體）。
小車運行：手動推動或電動驅動。 |
| 控制系統
| 地面跟隨式控制（有線手柄或無線遙控器控制），操作者隨吊鉤移動進行操作?？刂葡渫ǔ＞邆溥^載、限位等保護功能。 |
環境條件
| 工作環境溫度 | -20℃ ~ +40℃。 |
| 海拔高度 | ≤ 1000米。 |
| 禁止使用場合 | 有爆炸危險、易燃易爆介質環境；有酸、堿等腐蝕性氣體環境。 |
1、售前服務
了解客戶需求，幫助客戶選擇合理的產品。
向客戶提供前期設備安裝前的技術服務。
向客戶提供設備操作、維修、維護人員的廠內前期培訓。
2、售中服務
根據合同要求，跟蹤、生產及發貨，保證設備安全完整到達客戶指定地點。
提供設備安裝前期安裝所需各種技術參數。
3、售后服務
按合同貨客戶約定時間進行設備安裝、調試、維修 。
根據客戶需求，提供現場培訓。
接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。
建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。
不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。
各服務站由售后服務站統一調配，保證服務的及時性，有效性。
跨度 12、16、20、24 12、16、20、24、30
起升高度 6、9 6、9
大車運行速度（地面操縱，m/min） 20 20
電動機（地面操縱） ZDY21-4/0.8x2（12m 跨度）、ZDY22-4/1.5x2（16m 跨度）等 YZR132M2-6/4x2（12m 跨度）、YZR160M1-6/6.3x2（16m 跨度）等
減速器 LD 驅動裝置 ZSC400（12m 跨度）、ZSC600（16m 跨度）等
車輪直徑 φ270（12m 跨度）、φ400（16m 跨度）等 φ400（12m 跨度）、φ500（16m 跨度）等
電動葫蘆型號 CD1、MD1 CD1、MD1
電動葫蘆起升速度（m/min） 8、0.8/8 7、0.7/7
電動葫蘆運行速度（m/min） 20 20
工作制度 A5 A5
薦用鋼軌 P24（12m 跨度）、P38（16m 跨度）等 /
電源 三相交流 380V 50HZ /
起重機質量（地面操縱，kg） 6646（12m 跨度）、7430（16m 跨度）等 /
輪壓 37/42（12m 跨度）、40/46（16m
